Odwierty i wiercenia geotechniczne

W zakresie geotechniki, geologii inżynierskiej, oraz geologii złóż wykonujemy następujące prace:

• Odwierty metodą ręczną oraz mechaniczną

  Wiercenia małośrednicowe są otworami o głębokości do 30 m i średnicy otworów do 200 mm.
  Wiercenia wykonuje się w celu:

  • ustalenia profilu przewiercanych warstw
  • ustalenia poziomów występowania wód gruntowych oraz miąższości warstw wodonośnych
  • wykonania badań makroskopowych gruntu

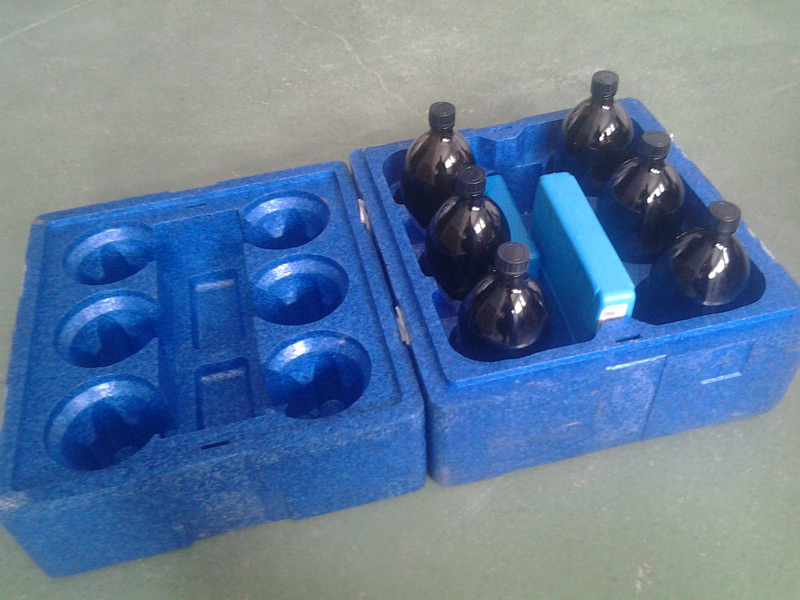

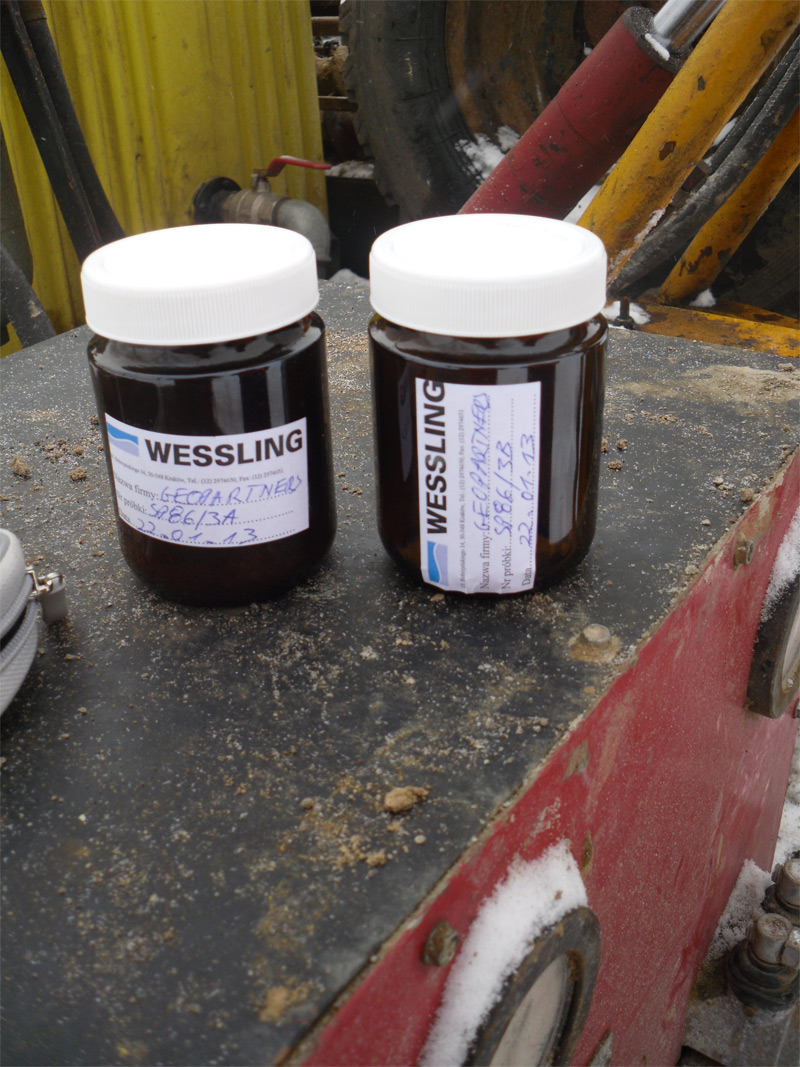

  • pobrania prób gruntu i wody do badań laboratoryjnych

  Wiercenia wykonuje się dwiema metodami w zależności od planowanej głębokości otworów, budowy geologicznej obszaru, warunków hydrogeologicznych oraz możliwości dotarcia w miejsce wiercenia.

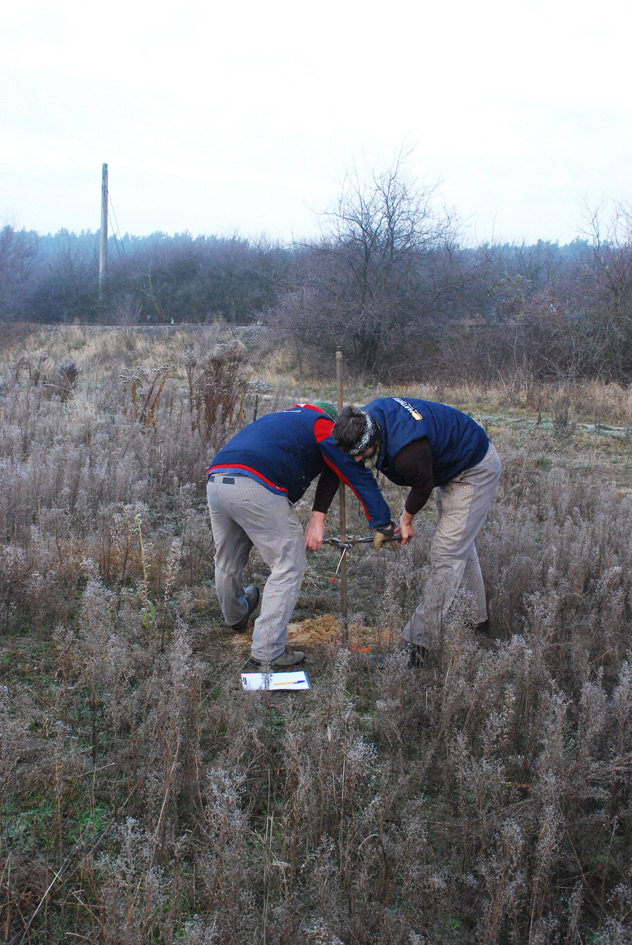

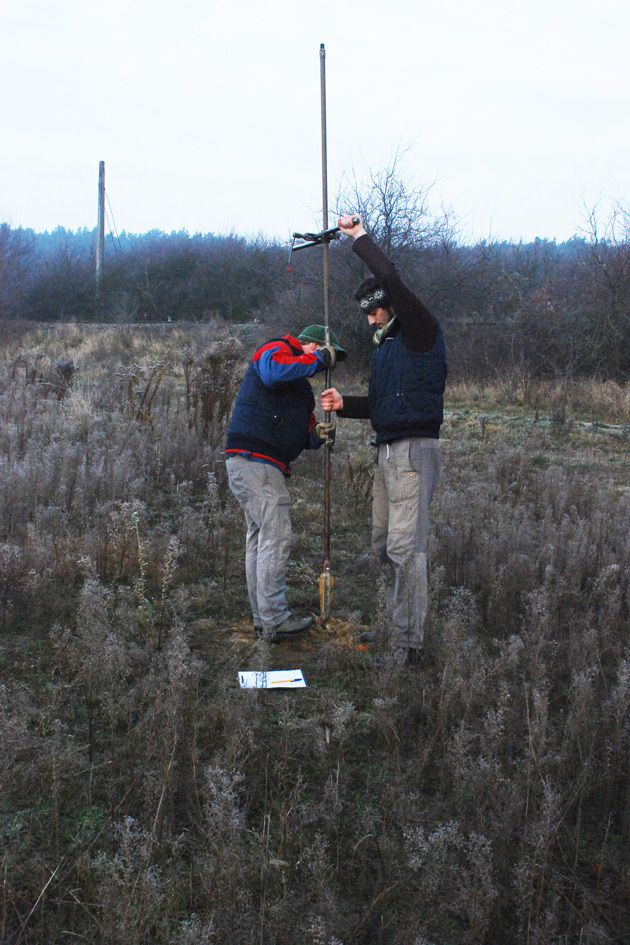

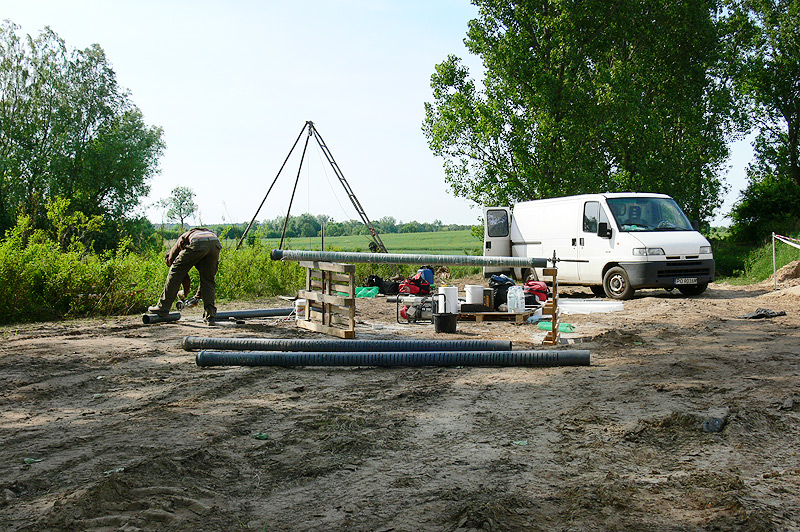

  Wiercenie geotechniczne metodą ręczną

  wykonuje się do głębokości 6 m (opcjonalnie głębiej). Wiercenie ręczne polega na pobieraniu prób gruntów za każdym obrotem świdra około 20-30 cm i wraz ze zwiększeniem głębokości dokręcania żerdzi zestawu wiertniczego z jednoczesnym przesuwaniem ścisków obrotowych. Taki sposób wiercenia gwarantuje bardzo dokładne rozpoznanie warunków gruntowo-wodnych. Odwierty geotechniczne

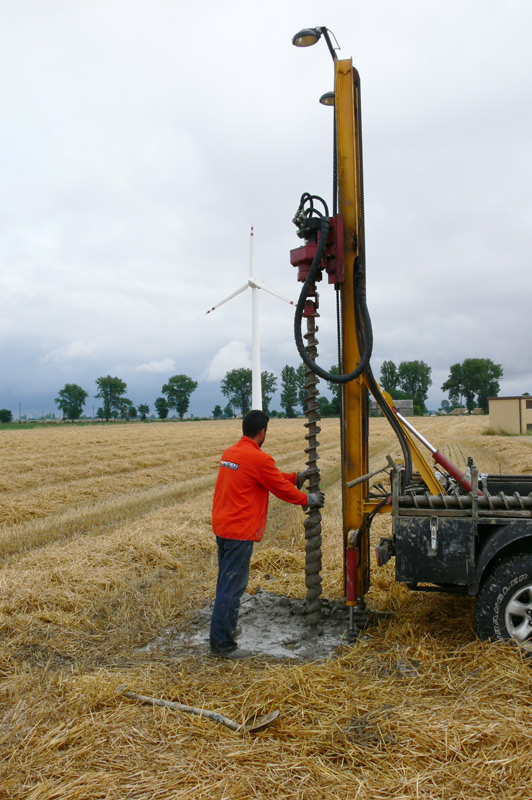

  Metoda mechaniczna

  pozwala na wykonanie odwiertu do głębokości +/- do 30 metrów i więcej. Podczas wiercenia wykonuje się opis makroskopowy gruntu oraz pobiera się próby do analizy laboratoryjnej. Aby zapewnić najlepszą jakość wykonywania badań, ograniczyć możliwości popełnienia błędu w interpretacji wyników wiercenia, nie naruszać naturalnych stosunków wodnych a także nie uruchamiać procesów geologicznych w podłożu wiercenie prowadzi się z marszem do 1,5 m.










  Nasza firma dysponuje następującymi typami wiertnic

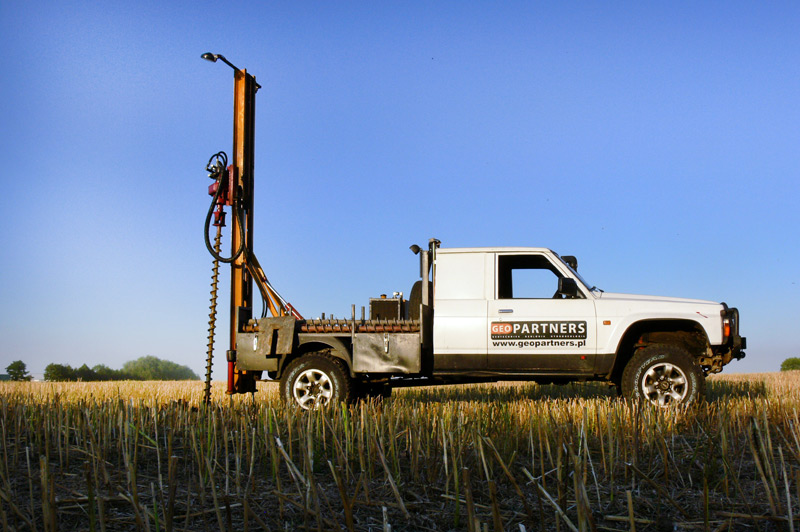

  WH-025 WS na podwoziu Nissan Patrol

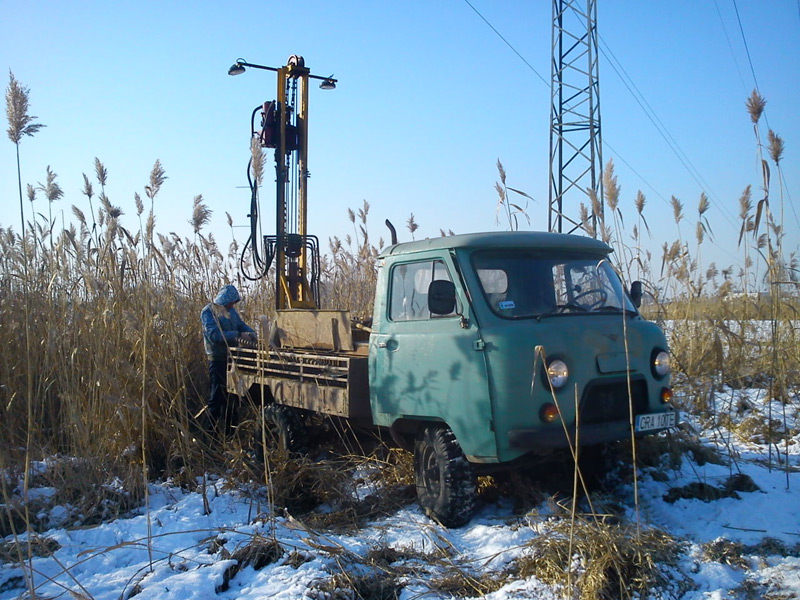

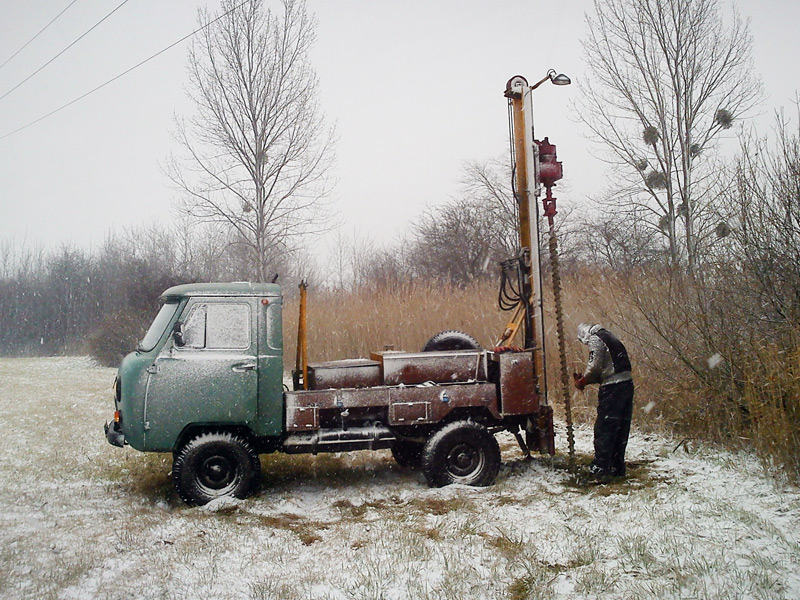

  WH0-015 na podwoziu UAZ 452

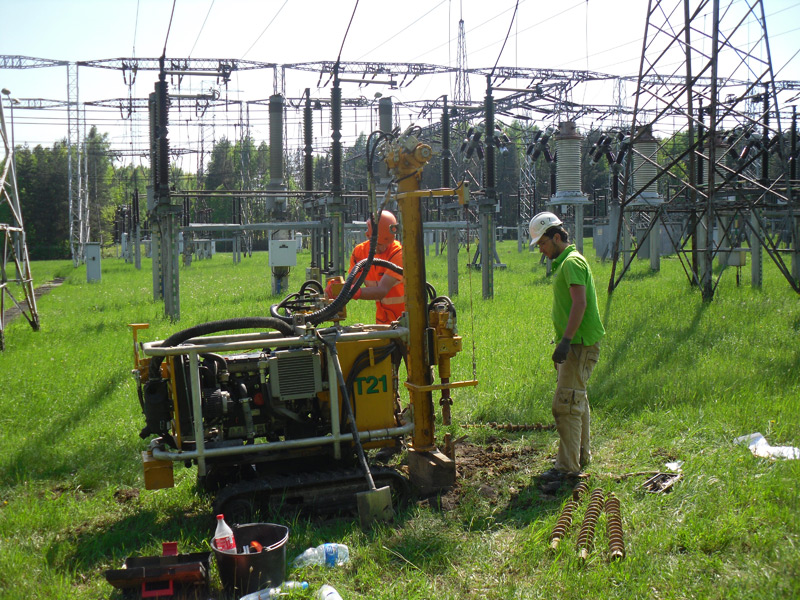

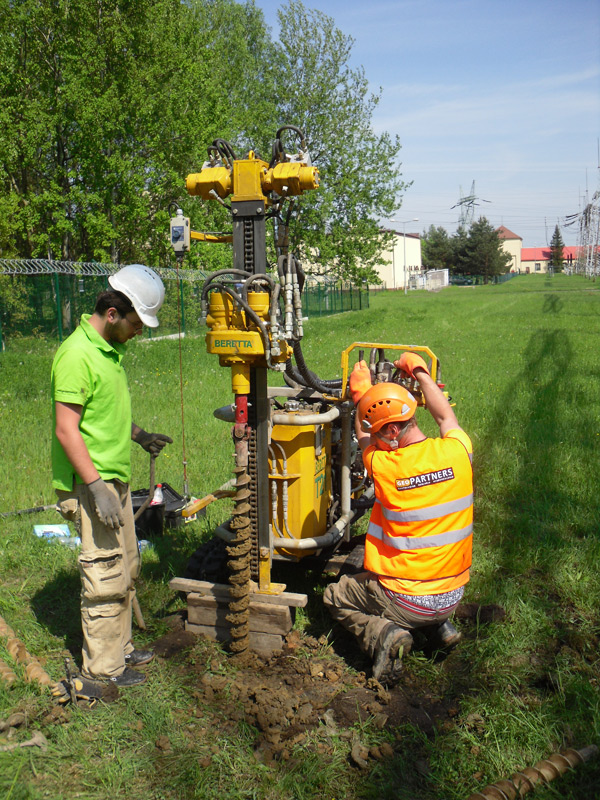

  Wiertnicą gąsienicową Beretta T21

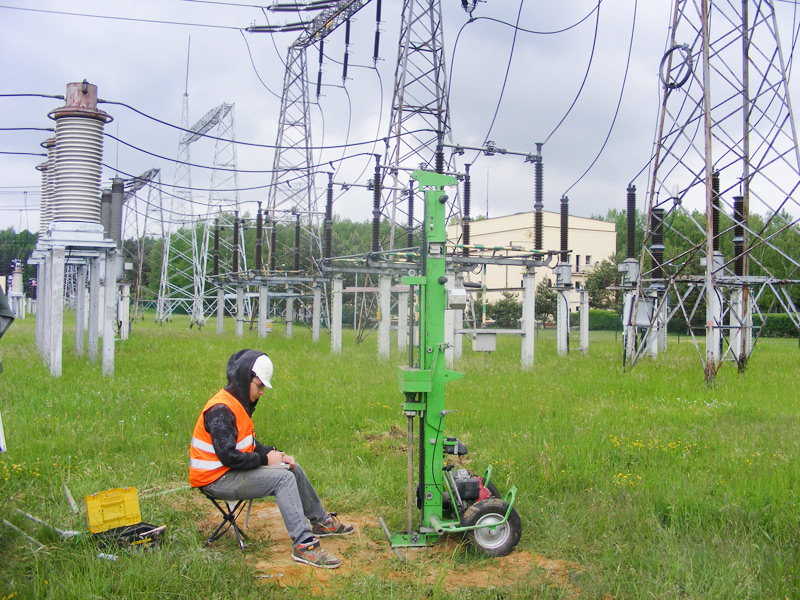

• Sondowania sondą dynamiczną, DPL, DPM, DPH, DPSH

  Sondowania sondą dynamiczną wykonuje się w celu ustalenia stopnia zagęszczenia ( Id) gruntów niespoistych. Metoda polega na określeniu oporu jaki stawia grunt przy dynamicznym zagłębianiu końcówki sondy. Do pogrążania końcówki w grunt służy młot o określonej masie, swobodnie spadający z wymaganej wysokości. Liczba uderzeń młota, potrzebna do zagłębienia sondy o pewną stałą głębokość jest parametrem geotechnicznym. Sondowanie i rejestracja jego wyników są wykonywane w sposób ciągły, tak by rejestrowana wartość odpowiadała głębokości pomiaru. W metodzie tej nie pobiera się próbek gruntu w czasie sondowania.

  Sondowanie dynamiczne może być prowadzone czterema metodami, każda z metod badań różni się energią wbijania.

  • DPL (ang. Light Dynamic Penetration) – sonda lekka
  • DPM ( ang. Middle Dynamic Penetration) – sonda średnia
  • DPH (ang. Heavy Dynamic Penetration) - sonda ciężka
  • DPSH (ang. Super Heavy Dynamic Penetration) – sonda bardzo ciężka.

  Tabela przedstawia charakterystykę poszczególnych typów sond

  Oprzyrządowanie	DPL	DPM	DPH	DPSH
  masa młota [kg]	10 ± 0,1	30 ± 0,3	50 ± 0,05	63,5 ± 0,5
  wysokość spadania [mm]	500 ± 10	500 ± 10	500 ± 10	750 ± 20
  Energia uderzenia młota [kJ/m3]	50	150	167	238
  stożek o kącie wierzchołkowym 90°
  pow. podstawy [cm2]	10	10	15	20
  Ø podstawy [mm]	35,7 ± 0,3	35,7 ± 0,3	43,7 ± 0,3	51 ± 0,5
  długość części walcowej [mm]	35,7 ± 1	35,7 ± 1	43,7 ± 1	51 ± 0,5
  wysokość ostrza stożka [mm]	17,9 ± 0,1	17,9 ± 0,1	21,9 ± 0,1	25,3 ± 0,4

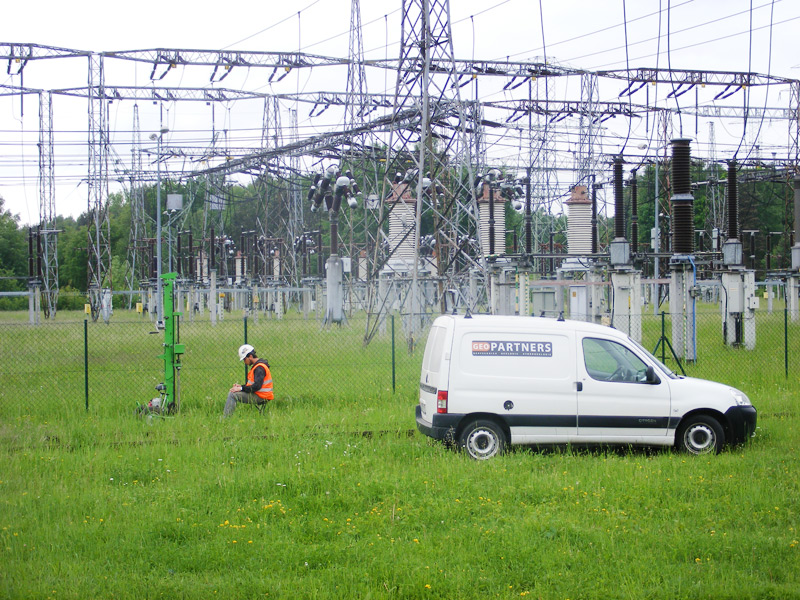

• Sondowania sondą statyczną CPT, CPTU

  Badanie typu CPT polega na powolnym wciskaniu w grunt, pionowo, ze stałą prędkością, kolumny żerdzi zakończonej znormalizowaną końcówką składającą się ze stożka i cylindrycznej pobocznicy. Podczas zagłębiania dokonuje się pomiaru: oporu stożka i oporu tarcia gruntu o powierzchnię boczną tulei tarciowej.

  Badanie typu CPTU jest badaniem uzupełnionym pomiarem ciśnienia wody w porach gruntu podczas zagłębiania, na poziomie podstawy stożka sondy. Szerokie zastosowanie metody sondowań statycznych z wykorzystaniem sondy CPT pozwala m.in. na: określenie warunków geologicznych, wodnych czy geotechnicznych – przede wszystkim jednak określenie warunków geotechnicznych posadowień na fundamentach pośrednich. Sonda jest zaprojektowana w ten sposób aby prowadzanie badań przy jej użyciu było jak najmniej inwazyjne, a co za tym idzie przyjazne środowisku naturalnemu.

  Na podstawie analizy w/w parametrów możemy otrzymać następujące parametry gruntu:

  • stopień zagęszczenia gruntów niespoistych (ID),
  • stopień plastyczności gruntów spoistych (IL),
  • współczynnik prekonsolidacji gruntu (OCR),
  • wytrzymałość gruntu na ścinanie w warunkach bez odpływu (Su),
  • wskaźnik plastyczności gruntu (Ip),
  • współczynnik tarcia spoczynkowego (Ko),
  • moduł ściśliwości wtórnej (M),
  • moduł odkształcenia (Younga) w warunkach bez odpływu (Eu),
  • współczynnik konsolidacji (c),
  • współczynnik filtracji w kierunku poziomym (kh),
  • efektywny kąt tarcia wewnętrznego (fi'),
  • edometryczny moduł ściśliwości (M0).

  Nasza firma dysponuje sondą statyczną typu „GOUDA 200kN”



  Przykładowe wykorzystanie tego urządzenia

  • szacunkowe określenie nośności pojedynczego pala
  • szacunkowe określenie oporu granicznego podłoża
    gruntowego dla płytkiego posadowienia fundamentów
  • szacunkowe określenie ryzyka upłynnienia gruntu
  • formułowanie charakterystyki uziarnienia gruntu.



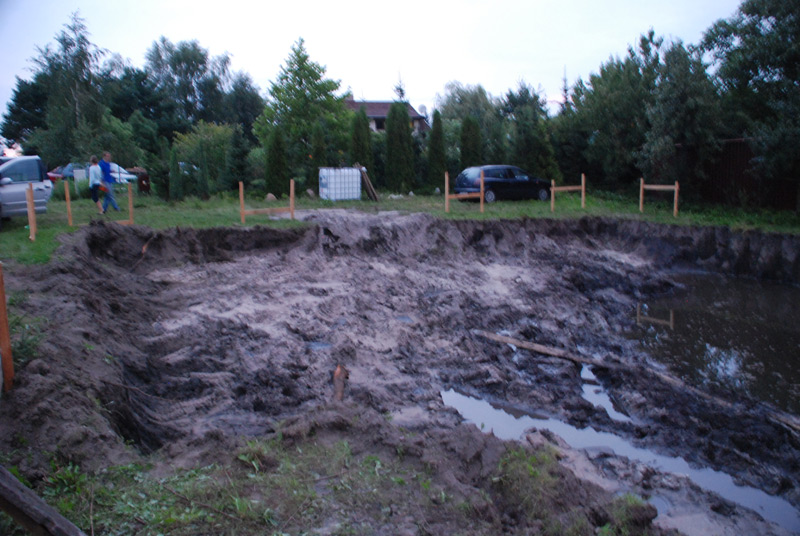

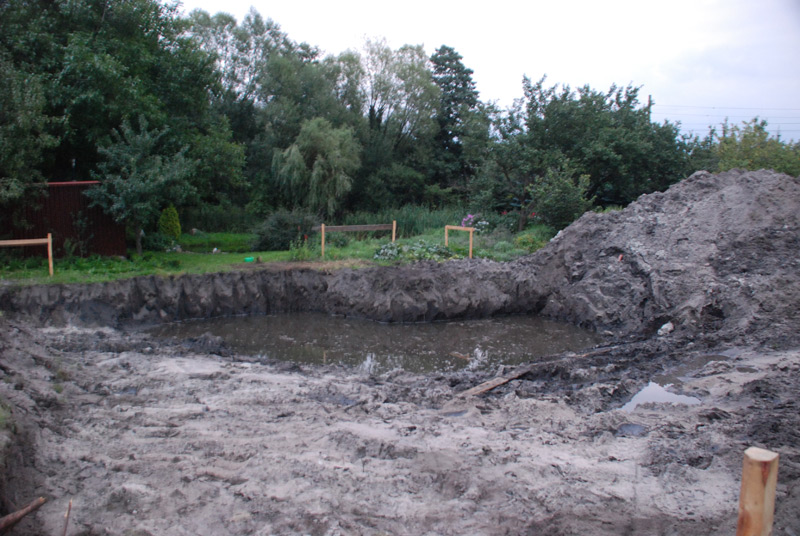

• Pomiar zwierciadła wód podziemnych

  Aby określić położenie zwierciadła wód podziemnych , zarówno w warunkach naturalnych jak i zaburzonych działalnością człowieka, badania wykonuje się przy pomocy hydrogeologicznych otworów obserwacyjnych: studni, piezometrów, studni kopanych.

  Bezpośredni dostęp do wód podziemnych w wielu punktach obserwacyjnych daje możliwość skonstruowania powierzchni piezometrycznej zwierciadła wody podziemnej, co za tym idzie wyznaczenia kierunku przepływu wód i wielkości spadku hydraulicznego oraz określenia stanu jakościowego tych wód. Poziom wód podziemnych ma bardzo duży wpływ na cechy fizyczne gruntów.

  Najczęstszym zjawiskiem jest upłynnianie się gruntów pod wpływem drgań (tiksotropia).
  Tiksotropii mogą ulegać zarówno drobnoziarniste piaski jak również grunty spoiste .

  W gruntach spoistych może dochodzić do wysadzinowości. Zjawisko to polega na podnoszeniu się gruntu na skutek zamarzania w nim wody i jest dość niebezpieczne dla budynku, który w cyklach rocznych podnosi się i osiada, co skutkuje pękaniem ścian i posadzek. Ze względu na to głębokość fundamentu musi być większa od głębokości przemarzania w danym rejonie.

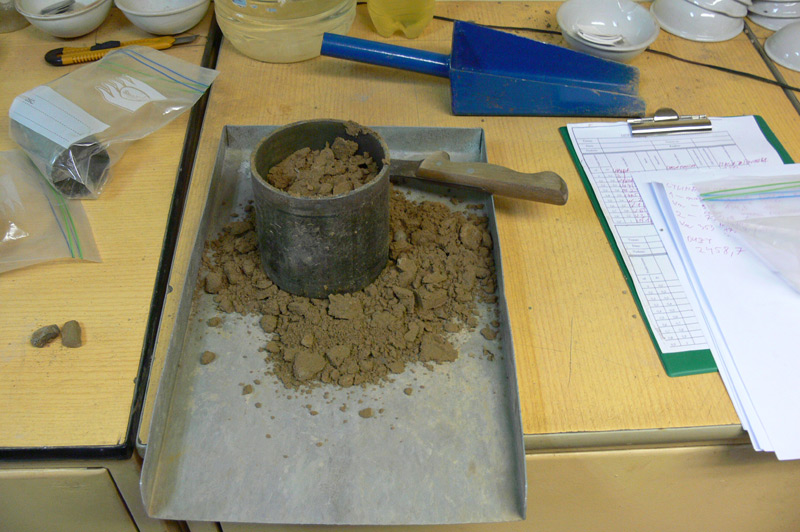

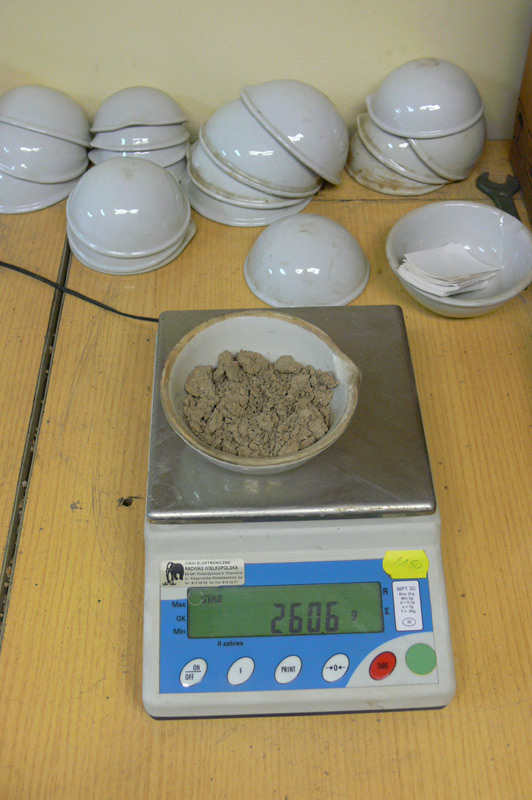

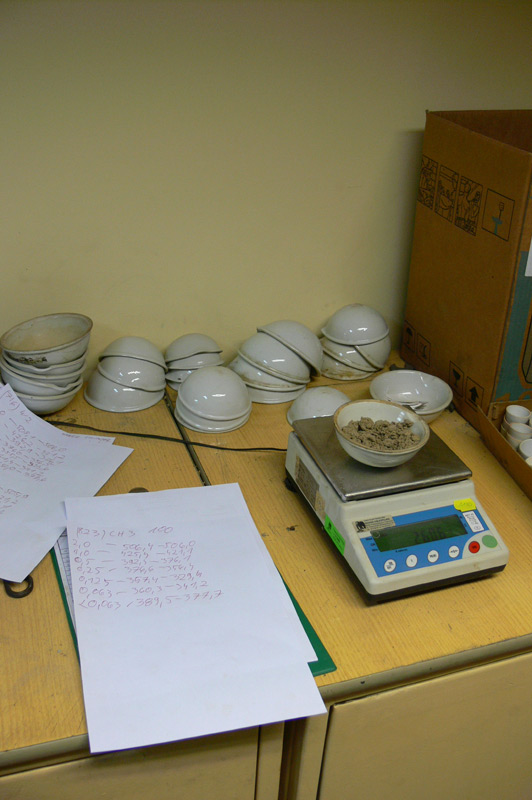

• Specjalistyczne badania laboratoryjne gruntu

  Nasza firma posiada szeroką ofertę specjalistycznych badań laboratoryjnych gruntu. Każde badanie jest zgodne z polskimi normami.

  Rodzaj laboratoryjnych badań gruntów	Zgodne z normą
  wilgotność naturalna (wn)	PN-88  B-04481 EN-ISO 17892-1
  Wskaźnik zagęszczenia (Is)	PN-88  B-04481 EN-ISO 17892-1
  Wskaźnik piaskowy gruntu ( Wp)	PN-88  B-04481 EN-ISO 17892-1
  Kapilarność bierna ( Hkb)	PN-60/B-04493
  Wskaźnik filtracji (k)	PB-76/8950-03
  Wskaźnik różnoziarnistości (U)	PN-88/B-04481
  Wilgotność optymalna (wopt)	PN-88/B-04481
  Gęstość objętościowa szkieletu gruntowego (ρds)	PN-88  B-04481

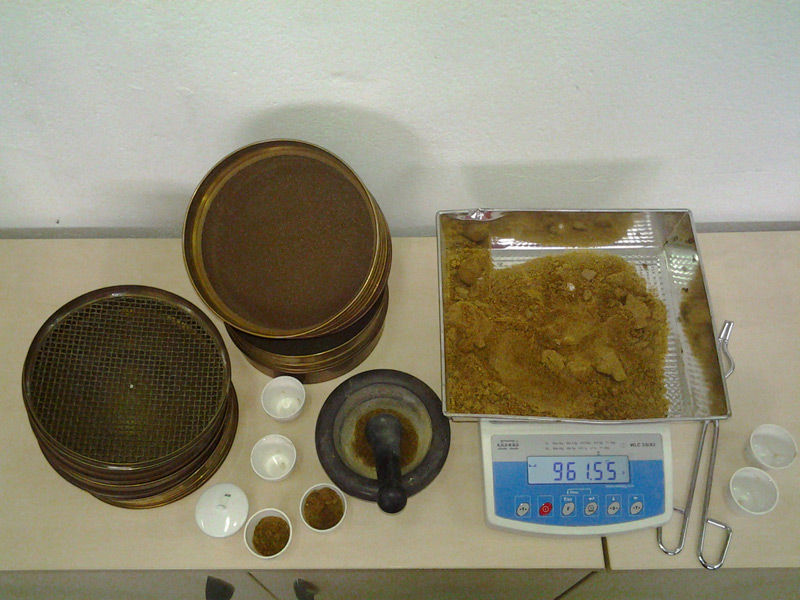

  Analiza granulometryczna	PN-88  B-04481 EN-ISO 17892-4
  Analiza areometryczna	PN-88  B-04481 EN-ISO 17892-4
  Granica plastyczności (Wp)	PN-88  B-04481 EN-ISO 17892-12
  Granica płynności (Wl)	PN-88  B-04481 EN-ISO 17892-12
  Zawartość części organicznych	PN-88  B-04481
  Oznaczenie współczynnika filtracji [k]	EN-ISO 17892-11
  Badanie w aparacie trójosiowego ściskania	PN-88  B-04481 EN-ISO 17892-8 EN-ISO 17892-9
  Badania edometryczne	PN-88  B-04481 EN-ISO 17892-5
  Badanie w aparacie bezpośredniego ścinania	PN-88  B-04481 EN-ISO 17892-10
  Analiza chemiczna wody agresywnośćwobec betonu	PN-EN 206-1:2003
  Badania metodą Proctora	PN-88  B-04481




  Poprzez przeprowadzenie badań gruntu w laboratorium określamy jego parametry fizyczne pozwalające określić przydatność kruszywa do budowy nasypów, podsypek, zasypek według wymogów ujętych w specyfikacjach technicznych i obowiązujących normach.

  Dla celów konstrukcyjnych również przeprowadzamy badanie agresywność wody względem konstrukcji betonowych oraz stalowych.

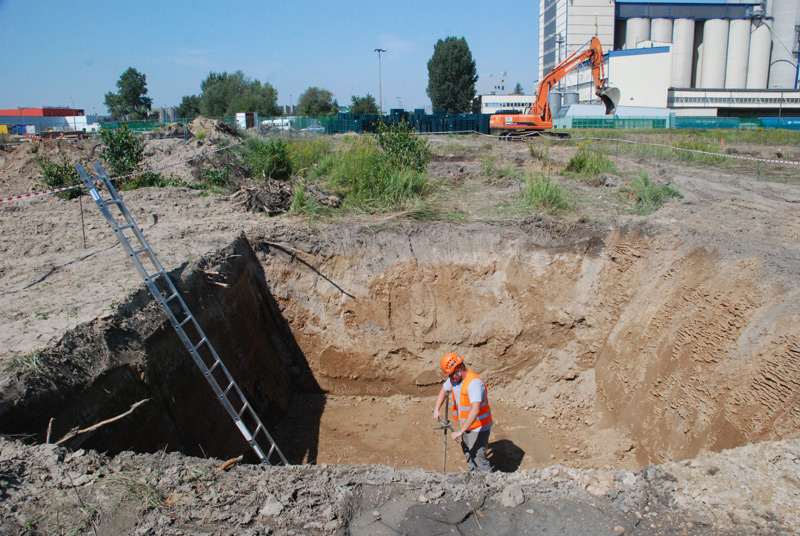

• Wykonanie i nadzorowanie wierceń badawczych

  Wiercenia badawcze wykonywane są w celu określenia warunków gruntowo-wodnych dla potrzeb:

  • projektowania posadowienia: budynków mieszkalnych, budynków handlowo-usługowych, hal produkcyjnych, obiektów liniowych(gazociągi, linie energetyczne, linie kolejowe, drogi)
  • projektowania nasypów pod konstrukcje drogowe, kolejowe
  • kontroli zgodności parametrów geotechnicznych przyjętych do projektowania z napotkanym stanem rzeczywistym podczas trwania realizacji inwestycji budowlanych
  • złóż kopalin pospolitych takich jak piaski, żwiry, pospółki
  • zasięgu występowania zanieczyszczeń środowiska gruntowo-wodnego

  Wszystkie nasze prace wiertnicze są wykonywane pod nadzorem uprawnionego geologa.

  WH-025 WS na podwoziu Nissan Patrol

  WH0-015 na podwoziu UAZ 452

  Wiertnicą gąsienicową Beretta T21



• Analiza stateczności skarp i nasypów budowlanych

  Analizę stateczności skarp i nasypów budowlanych wykonywane jest w celu wyeliminowania ruchów masowych takich jak osuwiska , zsuwy. W momencie ryzyka występowania wyżej wymienionych ruchów wykonujemy specjalistyczne projekty w celu wzmocnienia ścian skarp, nasypów i wykopów poprzez wykorzystanie geosyntetyków, konstrukcji oporowych.

• Konsultacje w zakresie podłoża budowlanego

  Świadczymy konsultacje w zakresie:

  • przydatności podłoża gruntowego do posadowienia obiektów budowlanych poprzez analizę wykonanych opracowań geotechnicznych (opinii geotechnicznych, dokumentacji z badań podłoża gruntowego, dokumentacji geologiczno-inżynierskiej ), bieżących odbiorów geotechnicznych;
  • wykonania konieczności wzmocnienia podłoża gruntowego;
  • wykorzystaniu, przydatności gruntów uzyskanych z wykopów do wykorzystania jako materiał do zasypek, podsypek oraz budowy nasypów;

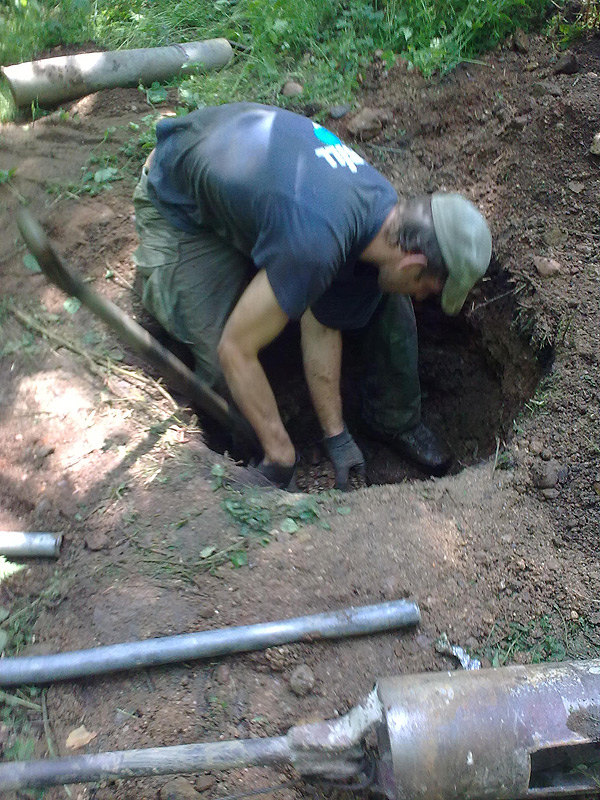

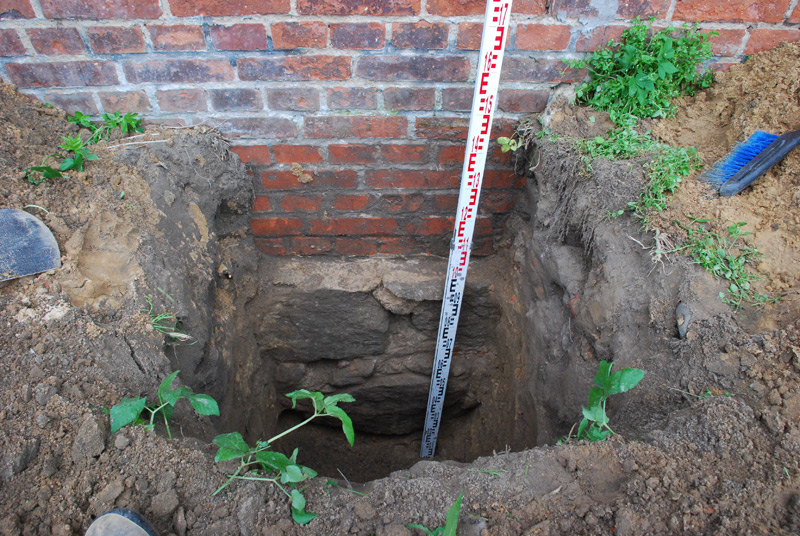

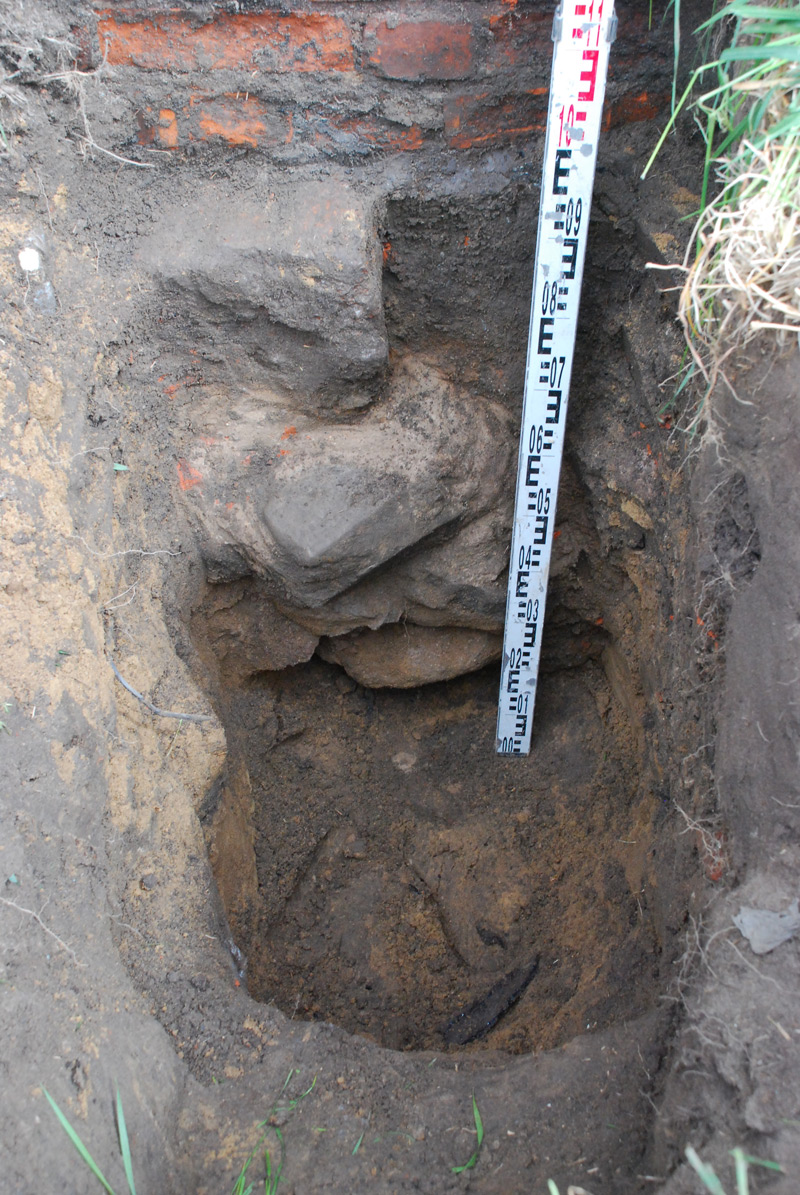

  • wykonywanie odkrywek geotechnicznych fundamentów budynków w celu weryfikacji rodzaju posadowienia obiektu
  • konsultacje w zakresie warunków gruntowo- wodnych w celu wyeliminowania bądź potwierdzenia przyczyn pojawiania się wilgoci, podmoknięć w piwnicach, ścianach obiektów budowlanych













• Projekty robót geologicznych w celu poszukiwania, rozpoznawania i dokumentowania złóż kopalin, a także udzielamy pomocy przy uzyskiwaniu koncesji na wydobywanie kopalin ze złóż
• Na podstawie ww badań sporządzamy opracowania zgodnie z obowiązującym przepisami prawa np. takimi jak:

    Ustawa z dnia 09.06.2011 r. – Prawo geologiczne i górnicze (Dz. U. nr 163/2011, poz. 981),

    Rozporządzenie Ministra Środowiska z dnia 20.12.2011 r. w sprawie projektów robót geologicznych, w tym robót, których wykonanie wymaga uzyskania koncesji (Dz. U. nr 288/2011, poz. 1696),

    Rozporządzenie Ministra Transportu, Budownictwa i Gospodarki Morskiej z dnia 25 kwietnia 2012 r. w sprawie ustalania geotechnicznych warunków posadawiania obiektów budowlanych (Dz. U. z dnia 27 kwietnia 2012 poz. 463).
